توفير الطاقة صر مطحنة الكرة

يتم توفير مطحنة الكرات الموفرة للطاقة من قبل شركة تصنيع محترفة -ملحمي، تقدم حلاً موثوقًا وعالي الأداء لطحن الخامات الخشنة. باعتبارها أحد أفضل منتجات التصدير، فإن هذه المطحنة الكروية تدمج التكنولوجيا المتقدمة، وكفاءة الطاقة، والبناء القوي لتلبية متطلبات معالجة المعادن الحديثة.

معلمة المنتج

لماذا تختار مطحنة الكرات الشبكية الخاصة بنا？

التطبيقات

· طحن الخام الخشن في الذهب والنحاس والحديد وغيرها من عمليات التعدين غير الحديدية والحديدية.

· مناسب لمصانع معالجة المعادن واسعة النطاق التي تتطلب إنتاجية عالية وحجمًا ثابتًا للجسيمات.

· يستخدم في عمليات الطحن الرطبة والجافة لتحسين المرونة والكفاءة.

كيف تعمل مطحنة الكرات المبشرة

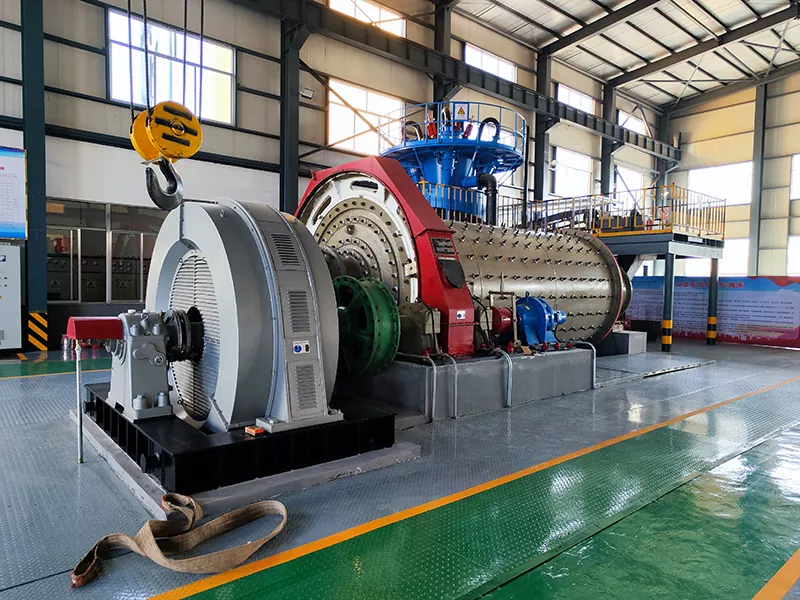

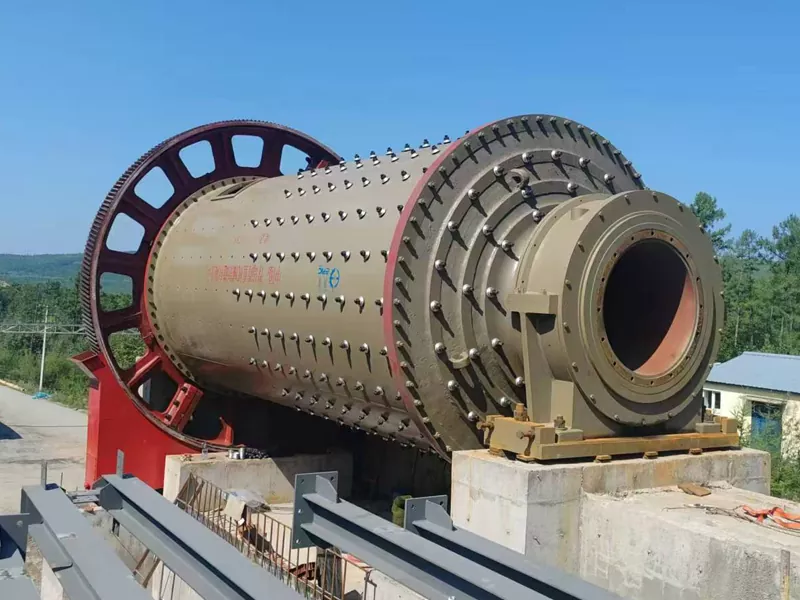

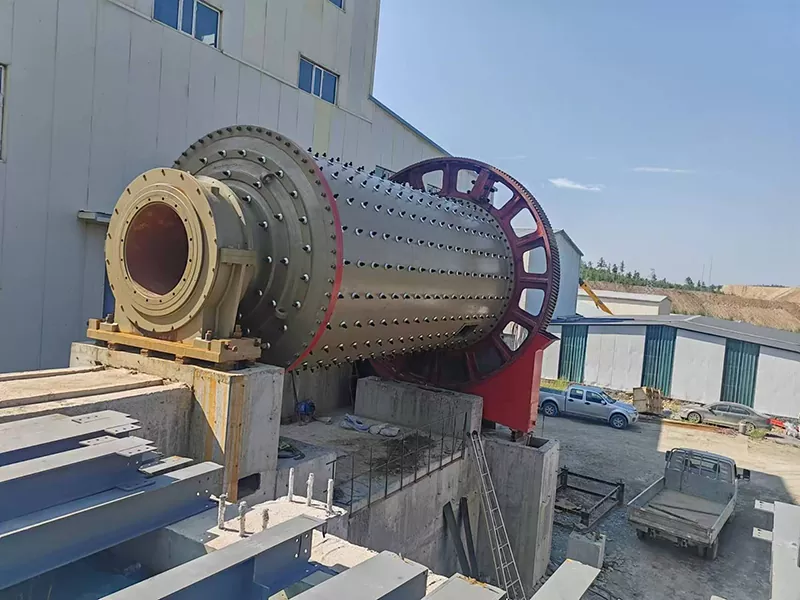

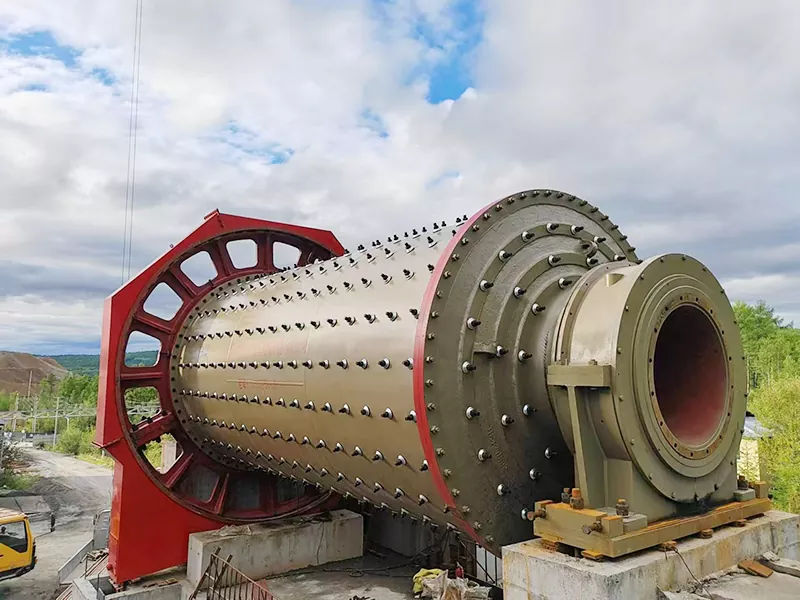

تدور مطحنة الكرات EPIC Grate ببطء عبر جهاز نقل. يتم تغذية المواد من نهاية تغذية الاسطوانة. في الداخل، تؤثر الكرات الفولاذية على المادة وتساعد على الطحن الذاتي. تعمل التغذية المستمرة على دفع المادة نحو نهاية التفريغ. تعمل اللوحة الشبكية على دفع الخام للخارج بينما تمنع الكرات الفولاذية من التفريغ، مما يضمن الحد الأدنى من الطحن الزائد. تحل المحامل الدوارة في كلا الطرفين محل المحامل المنزلقة، مما يقلل بشكل كبير من استهلاك الطاقة.

الميزات الرئيسية في العملية:

1. تعمل البطانة الحلقية المحززة على زيادة سطح تلامس خام الكرة إلى الحد الأقصى، مما يحسن كفاءة الطحن.

2. تعمل المحامل الكروية الكبيرة ذات الصف المزدوج على تقليل مقاومة بدء التشغيل والاحتكاك.

3. يضمن تشحيم رذاذ الزيت التشغيل المستمر والموثوق للتروس.

4. مصممة لقدرة إنتاجية كبيرة تصل إلى 160t/h.

5. التركيب المرن: الوحدات الصغيرة (قطرها أقل من 2.1 متر) تعتمد إطارًا متكاملاً للبناء المدني المريح.

مزايا توفير الطاقة

· تأثير الطحن الأمثل:

تعمل البطانات المموجة على رفع المواد، مما يعزز عملية الطحن مع تقليل الطاقة.

· انخفاض تكاليف التشغيل:

تعمل المحامل الدوارة لمطحنة الكرات ذات الشبكة الموفرة للطاقة على تقليل الاحتكاك وتوفير الطاقة بنسبة 20-30%.

· إنتاجية أعلى:

تعمل منافذ التفريغ الكبيرة والطحن الزائد المتحكم فيه على تحسين الإخراج.

· سهلة الصيانة:

يعمل تشحيم رذاذ الزيت والمكونات المعيارية على تبسيط عملية الصيانة.

المقارنة مع بدائل السوق

· يتفوق تصميم EPIC الموفر للطاقة على طواحين الكرات الفائضة التقليدية من خلال تقليل الطحن الزائد.

· تُظهر الصادرات العالمية قدرة المنتج على التكيف والأداء عبر أنواع المعادن المتنوعة.

· تسمح الخيارات القابلة للتخصيص لاحتياجات المشروع المحددة بالتحكم الدقيق في حجم الجسيمات وكفاءة الطحن.

حالة المشروع

احتاج مصنع معالجة المعادن في جنوب شرق آسيا إلى حل موثوق لطحن خام الذهب الخشن. كانت مطحنة الفائض الموجودة لديهم تفرط في طحن المواد، مما تسبب في ارتفاع استهلاك الطاقة وعدم تناسق حجم الجسيمات. لقد اختاروا مطحنة الكرة Grate Ball Mill من EPIC لتحل محلها.

التحقق في الموقع

قبل الشحن، قام الفريق الفني للعميل بزيارة مصنع EPIC في مدينة Qingdao لتفقد المصنع. لقد ركزوا على ثلاثة أشياء: نظام تفريغ لوحة الشبكة (لتأكيد أنه يمنع الكرات الفولاذية من الهروب مع السماح للخام الخشن بالمرور)، وتركيب البطانة الحلقية المحززة (للتحقق من سطح ملامسة الكرة للخام)، ونظام تشحيم رذاذ الزيت على تروس محيط الجسم والمحامل الرئيسية. قام الفريق أيضًا بمراجعة جودة اللحام على الأسطوانة وتحمل التجميع للمحامل الكروية الكبيرة ذات الصف المزدوج.

نتيجة

وبعد القبول، تم شحن الطاحونة وتشغيلها في الموقع. أبلغ العميل عن التشغيل المستقر، وحجم جسيمات التفريغ المتسق، وانخفاض قابل للقياس في استهلاك الطاقة مقارنة بمطحنة الفائض السابقة. وأكد المشروع أنه بالنسبة لطحن الخام الخشن، فإن تصميم تفريغ الشبكة يقلل من الإفراط في الطحن ويحسن كفاءة الدائرة بشكل عام.

لماذا تختار ملحمي

1. متخصص في معدات الطحن الخشنة

ملحميتقوم بتصنيع مطاحن الطحن منذ عام 1988، مع خط إنتاج يغطي مطاحن الكرات الشبكية، ومطاحن الكرات الفائضة، والمطاحن الذاتية، ومطاحن القضبان، والمطاحن المقلبة. بالنسبة لدوائر الطحن الخشنة، يفهم فريقنا الهندسي كيف تؤثر طريقة التفريغ وملف البطانة ونوع المحمل على توزيع حجم الجسيمات واستهلاك الطاقة - ونقوم بتكوين كل مطحنة وفقًا لذلك.

2. تقنية المحامل الدوارة مدمجة داخليًا

تستخدم مطحنة الكرات ذات الشبكة الموفرة للطاقة محامل كروية كبيرة مزدوجة الصف بدلاً من المحامل المنزلقة. هذا التصميم ليس إضافة؛ لقد تم تصميمه في هيكل الطاحونة منذ البداية، ليغطي معالجة مقعد المحمل، ومحاذاة العمود، وتوجيه التشحيم. والنتيجة هي استهلاك أقل للطاقة بنسبة 20-30% وسهولة بدء التشغيل.

3. البطانة الحلقية المحززة - تم تصميمها وصبها وتركيبها بواسطة ملحمي

يتم إنتاج البطانة الحلقية المحززة وفقًا لرسومات EPIC الخاصة ويتم تركيبها في ورشة العمل الخاصة بنا. نحن نتحكم في شكل الأخدود وصلابة المواد وتحمل الملاءمة، وبالتالي توفر البطانة اتصالًا ثابتًا بخام الكرة وعمر تآكل يمكن التنبؤ به. تتوفر أيضًا بطانات بديلة لخدمة ما بعد البيع.

4. القدرة الإنتاجية على نطاق واسع

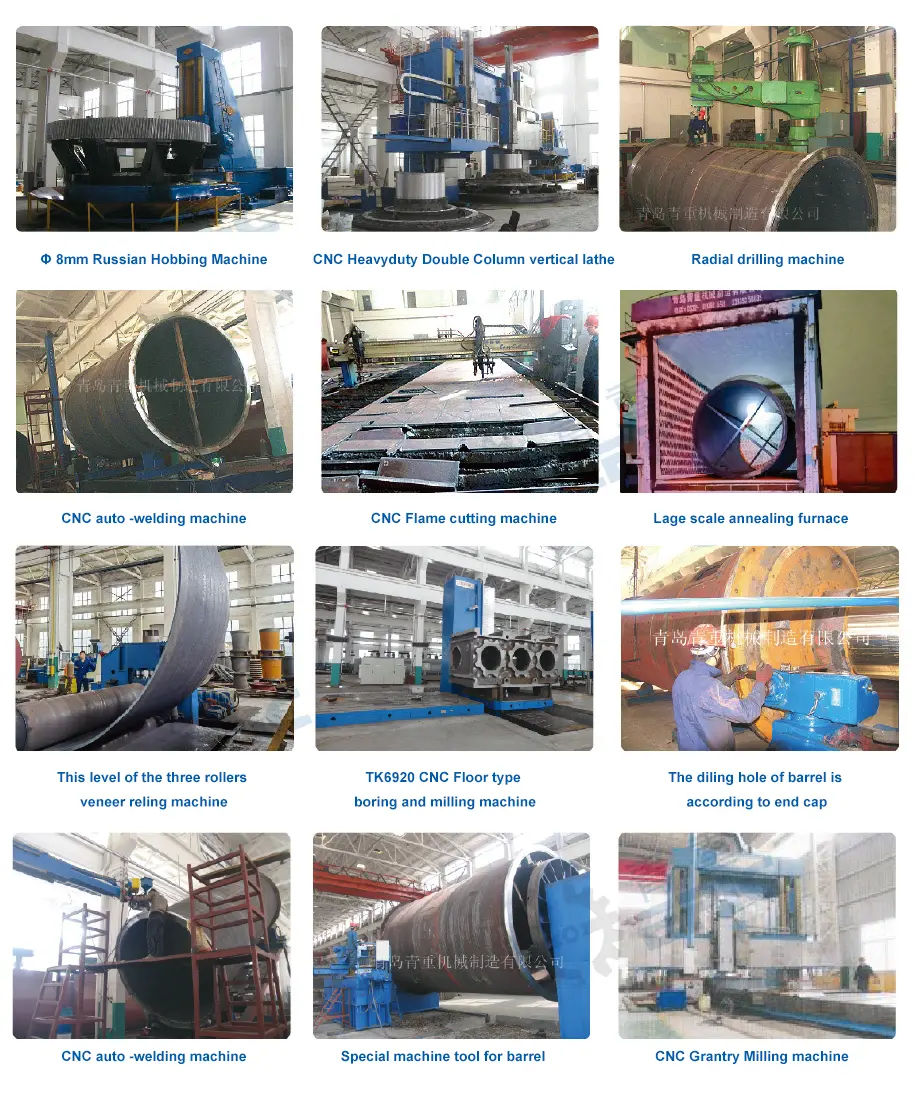

تغطي قاعدة إنتاج Qingdao التابعة لشركة EPIC عمليات الصب والتصنيع واللحام والتجميع والاختبار. يتم تصنيع المطاحن الكروية التي يصل قطر أسطواناتها إلى 5.5 مترًا وقوة المحرك الرئيسي بقدرة 5200 كيلووات داخل الشركة، مع إمكانية التحقق من بيانات القدرة الإنتاجية في المصنع.

5. تجربة المشروع في الخارج

يتم تصدير مطاحن EPIC إلى جنوب شرق آسيا وأمريكا الجنوبية وأفريقيا والشرق الأوسط وآسيا الوسطى. تدعم فرقنا التجارية والفنية الدولية المشاريع الخارجية بدءًا من اختيار النماذج والتخصيص وفحص المصنع وحتى إرشادات التثبيت والصيانة طويلة المدى.

6. مرحبا بكم في تفتيش المصنع

العملاء في الخارج مدعوون لزيارة مصنع Qingdao التابع لشركة EPIC لفحص نظام تفريغ لوحة الشبكة، والبطانة الحلقية المحززة، ونظام تشحيم رذاذ الزيت، ولحام الأسطوانة ومجموعة المحامل قبل الشحن. تغطي المحادثات الفنية نوع الخام وحجم التغذية وحجم الجسيمات المستهدفة والإنتاجية وإرشادات التثبيت والصيانة طويلة المدى.

7. التخصيص لدوائر الطحن الخشنة

يتميز كل مشروع طحن خشن بخصائص خام مختلفة وحجم التغذية وحجم الجسيمات المستهدفة. توفر EPIC تكوينات مخصصة تغطي حجم الأسطوانة، وملف البطانة، ونوع المحمل، وتكوين محرك الأقراص، ونظام التحكم، وتصميم منفذ التفريغ، بناءً على معلمات مشروعك.

8. قطع الغيار ودعم ما بعد البيع

توفر EPIC البطانات والألواح الشبكية والمحامل والتروس وأجزاء التآكل الأخرى طوال فترة الخدمة الكاملة للطاحونة. يتم تقديم الأنماط المخصصة لإعادة الطلب. يحصل العملاء على المدى الطويل على خدمة ذات أولوية فيما يتعلق بقطع الغيار والدعم الفني.

التعليمات

س 1: ما هو الفرق بين مطحنة الكرات الشبكية ومطحنة الكرات الفائضة؟

تقوم مطحنة الكرات الشبكية بتفريغ المواد من خلال صفيحة شبكية في نهاية التفريغ، والتي تمنع الكرات الفولاذية من الخلف بينما تسمح للخام الخشن بالمرور. تقوم طاحونة الكرات الفائضة بتفريغ الملاط من خلال عمود مجوف، بالاعتماد على مستوى الملاط. تعتبر المطاحن الشبكية أفضل للطحن الخشن وتقليل الإفراط في الطحن؛ تعتبر المطاحن الفائضة أفضل للطحن الدقيق.

س 2: ما هو استخدام مطحنة الكرة صر؟

يتم استخدامه لطحن الخام الخشن في مصانع معالجة المعادن، وخاصة بالنسبة للذهب والنحاس والحديد وغيرها من الخامات الحديدية وغير الحديدية. إنها مناسبة للمحطات كبيرة الحجم التي تحتاج إلى إنتاجية عالية (تصل إلى 160 طن/ساعة) وحجم جسيمات ثابت، وتعمل في كل من دوائر الطحن الرطبة والجافة.

س 3: كيف تمنع لوحة الشبكة الكرات الفولاذية من التفريغ؟

تحتوي لوحة الشبكة على فتحات بحجم أصغر من الكرات الفولاذية ولكنها كبيرة بما يكفي لتمرير جزيئات الخام. أثناء دوران المطحنة، يتم دفع الخام عبر الفتحات عن طريق التغذية المستمرة، بينما تبقى الكرات الفولاذية داخل الأسطوانة لمزيد من الطحن. يقلل هذا التصميم من الإفراط في الطحن ويحافظ على وسائط الطحن في المطحنة.

س 4: ما هو نطاق قدرة مطحنة الكرات الشبكية الخاصة بـ EPIC؟

يدعم الطراز القياسي ما يصل إلى 160 طنًا في الساعة. تقدم EPIC أيضًا نماذج أكبر لمحطات معالجة المعادن عالية الإنتاجية. للحصول على السعة الخاصة بالمشروع، أرسل لنا نوع الخام وحجم التغذية وحجم الجسيمات المستهدفة والمخرجات المطلوبة، وسيوصي مهندسونا بالنموذج الصحيح.

س 5: ما مقدار الطاقة التي يمكن أن يوفرها تصميم المحمل المتداول؟

من خلال استبدال المحامل المنزلقة التقليدية بمحامل كروية كبيرة مزدوجة الصف، تقلل المطحنة من مقاومة بدء التشغيل والاحتكاك، مما يقلل من استهلاك الطاقة بنسبة 20-30%. كما أنه يقلل من عزم الدوران عند بدء التشغيل، مما يعني بدء تشغيل أكثر سلاسة وضغطًا أقل على المحرك ونظام ناقل الحركة.

س6: ما هي البطانة الحلقية المحززة وما أهميتها؟

البطانة الحلقية المحززة عبارة عن لوحة بطانة مموجة مثبتة داخل الأسطوانة. تعمل أخاديدها على زيادة سطح الاتصال بين وسائط الطحن والخام، وتحسين رفع المواد داخل المطحنة. وينتج عن ذلك كفاءة طحن أعلى، وتحكم أفضل في حجم الجسيمات، واستهلاك أقل للطاقة لكل طن من الخام.

س7: ما هو الفرق بين مطحنة الكرات الشبكية الخاصة بـ EPIC وطاحونة الكرات العادية؟

تستخدم مطحنة الكرات الشبكية الخاصة بـ EPIC محامل دوارة بدلاً من المحامل المنزلقة، وبطانة حلقية محززة بدلاً من البطانة المسطحة، ونظام تشحيم برذاذ الزيت بدلاً من التشحيم اليدوي. توفر هذه التغييرات الثلاثة توفيرًا في الطاقة بنسبة 20-30%، وإنتاجية أعلى، وصيانة أقل مقارنةً بمطاحن الكرات العادية.

س 8: هل يمكن تخصيص الطاحونة لنوع أو مشروع خام معين؟

نعم. توفر EPIC حلولاً مخصصة بناءً على نوع الخام وحجم التغذية وحجم الجسيمات المستهدفة والإنتاجية وارتفاع الموقع وإمدادات الطاقة وظروف التثبيت. تتضمن الخيارات المخصصة حجم الأسطوانة، وملف تعريف البطانة، ونوع المحمل، وتكوين محرك الأقراص ونظام التحكم، بالإضافة إلى إرشادات التثبيت في الموقع ودعم الصيانة على المدى الطويل.

س9: ما هي متطلبات التثبيت لمطحنة الكرات الشبكية؟

بالنسبة للوحدات التي يبلغ قطر أسطوانةها أقل من 2.1 متر، تستخدم EPIC تصميم إطار متكامل يعمل على تبسيط البناء المدني وتقليل وقت التركيب. بالنسبة للوحدات الأكبر، يتم استخدام قاعدة منفصلة. توفر EPIC رسومات التثبيت والتوجيه في الموقع ودعم التشغيل للمشاريع الخارجية.

س 10: ما هي المهلة الزمنية وكيف يمكنني الحصول على عرض أسعار؟

عادة ما تكون المهلة القياسية من 30 إلى 60 يومًا اعتمادًا على الطراز وكمية الطلب. للحصول على عرض أسعار، أرسل لنا نوع الخام وحجم التغذية وحجم الجسيمات المستهدفة والقدرة المطلوبة (طن/ساعة) وظروف الموقع وإمدادات الطاقة. سيوصي فريقنا الهندسي بالنموذج الصحيح ويقدم عرض أسعار كاملاً.

س 11: هل يمكن للعملاء في الخارج فحص المصنع قبل الشحن؟

نعم. ترحب EPIC بالعملاء الأجانب لزيارة قاعدة إنتاجها في Qingdao لفحص المصنع في الموقع وقبول المعدات قبل الشحن. يمكن للعملاء مراجعة نظام تفريغ لوحة الشبكة، والبطانة الحلقية المحززة، ونظام تشحيم رذاذ الزيت، ولحام الأسطوانة ومجموعة المحامل. تغطي المحادثات الفنية نوع الخام وحجم التغذية وحجم الجسيمات المستهدفة والإنتاجية وإرشادات التثبيت والصيانة طويلة المدى.

س 12: لماذا تختار مطحنة الكرات الشبكية الخاصة بشركة EPIC مقارنة بالموردين الآخرين؟

تتمتع EPIC بعقود من الهندسة المتخصصة في تصميم مطحنة الطحن، وتستخدم مواد متينة ومراقبة صارمة للجودة، وتوفر الاستشارات وإرشادات التثبيت وخدمة ما بعد البيع. تجمع المطحنة الكروية الموفرة للطاقة بين تقنية المحامل الدوارة وتصميم البطانة الحلقية المحززة والتزييت برذاذ الزيت لتوفير الطاقة بنسبة 20-30% وسعة تصل إلى 160 طن/ساعة وأداء موثوق طويل المدى لطحن الخام الخشن.

ملخص الفوائد

· طحن عالي الكفاءة مع استهلاك منخفض للطاقة.

· تصميم قوي ومتين للتشغيل على المدى الطويل.

· سهولة الصيانة ونظام تشحيم موثوق.

· خيارات تحجيم مرنة لتلبية المتطلبات التشغيلية.

· الخيار المثالي للمشترين العالميين الذين يبحثون عن معدات معالجة المعادن عالية الجودة وفعالة من حيث التكلفة.

تمثل مطحنة الكرات EPIC تتويجًا لتكنولوجيا الطحن المتقدمة والهندسة الفائقة وخبرة التصدير العالمية. سواء كنت تقوم بترقية المصانع الموجودة أو بناء خطوط معالجة معادن جديدة، فإن مطحنة الكرات هذه تضمن أقصى قدر من الإنتاج، وكفاءة الطاقة، والموثوقية التشغيلية على المدى الطويل.مرحبا بكم في الاتصال بنا!
